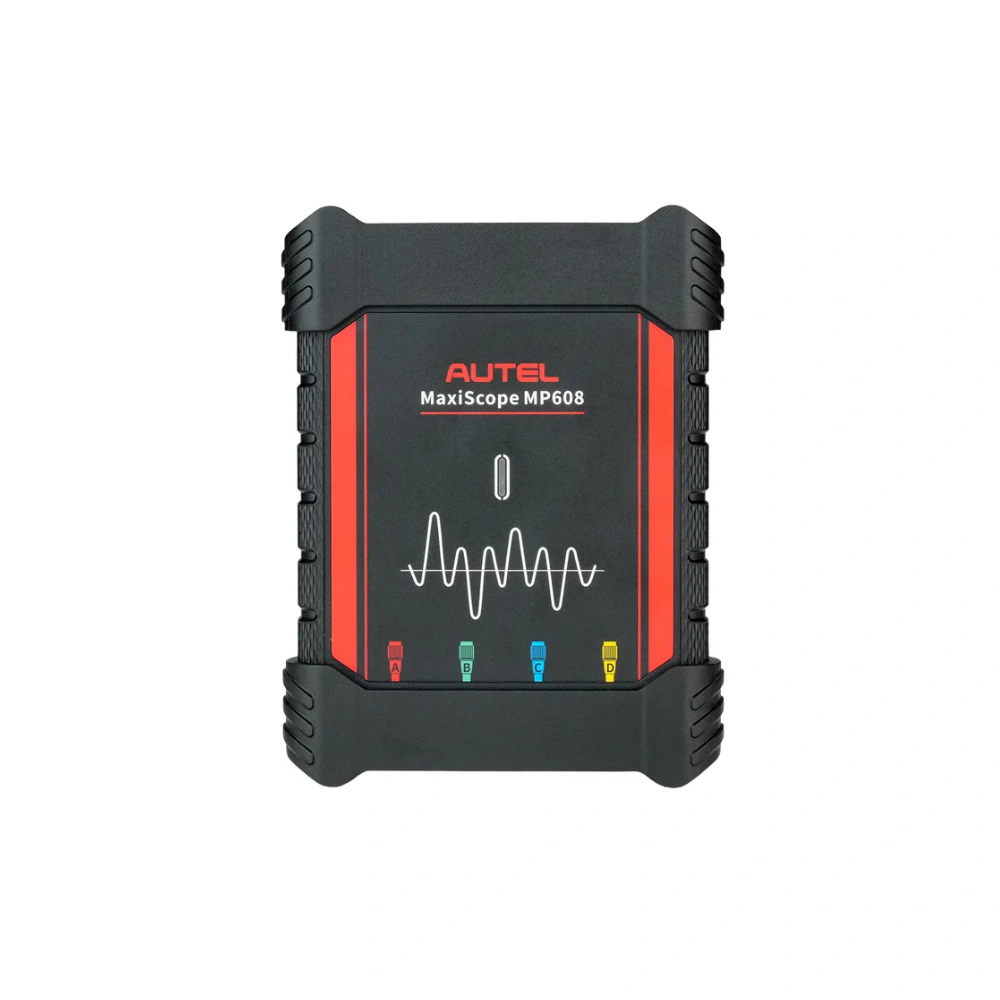

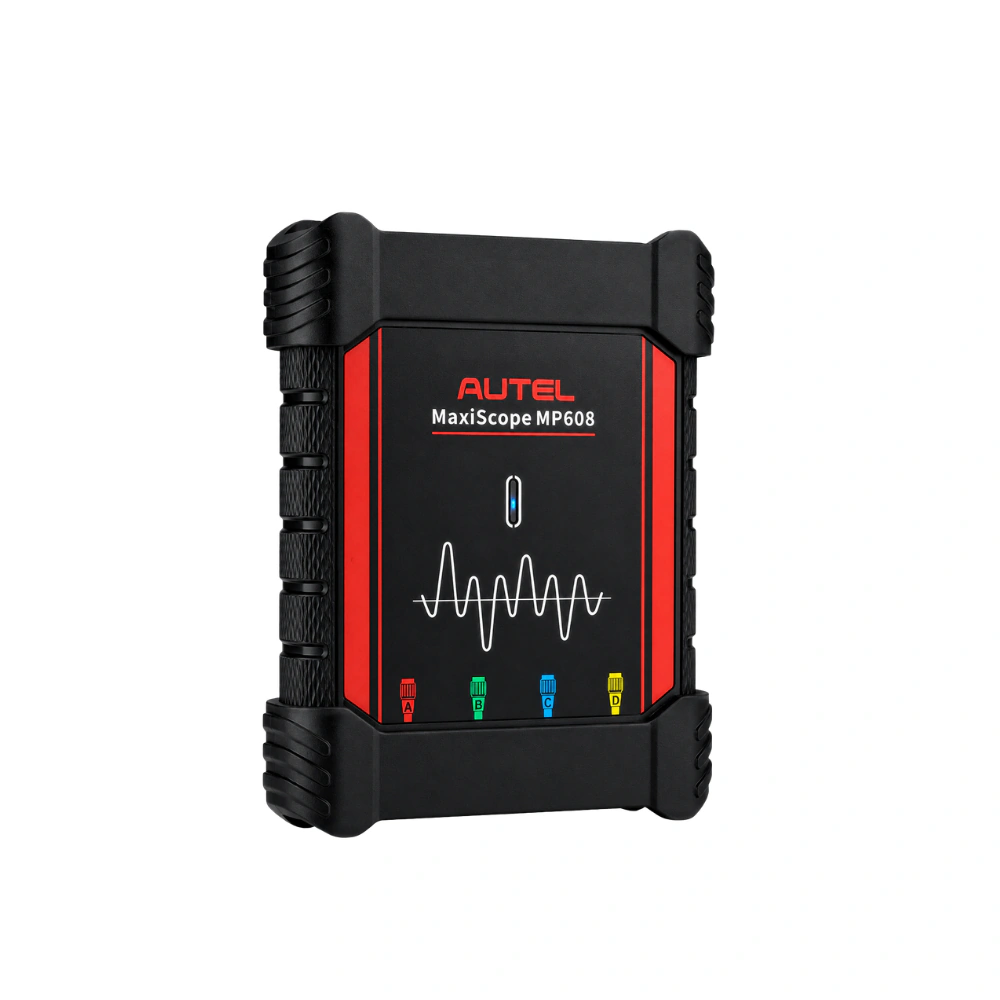

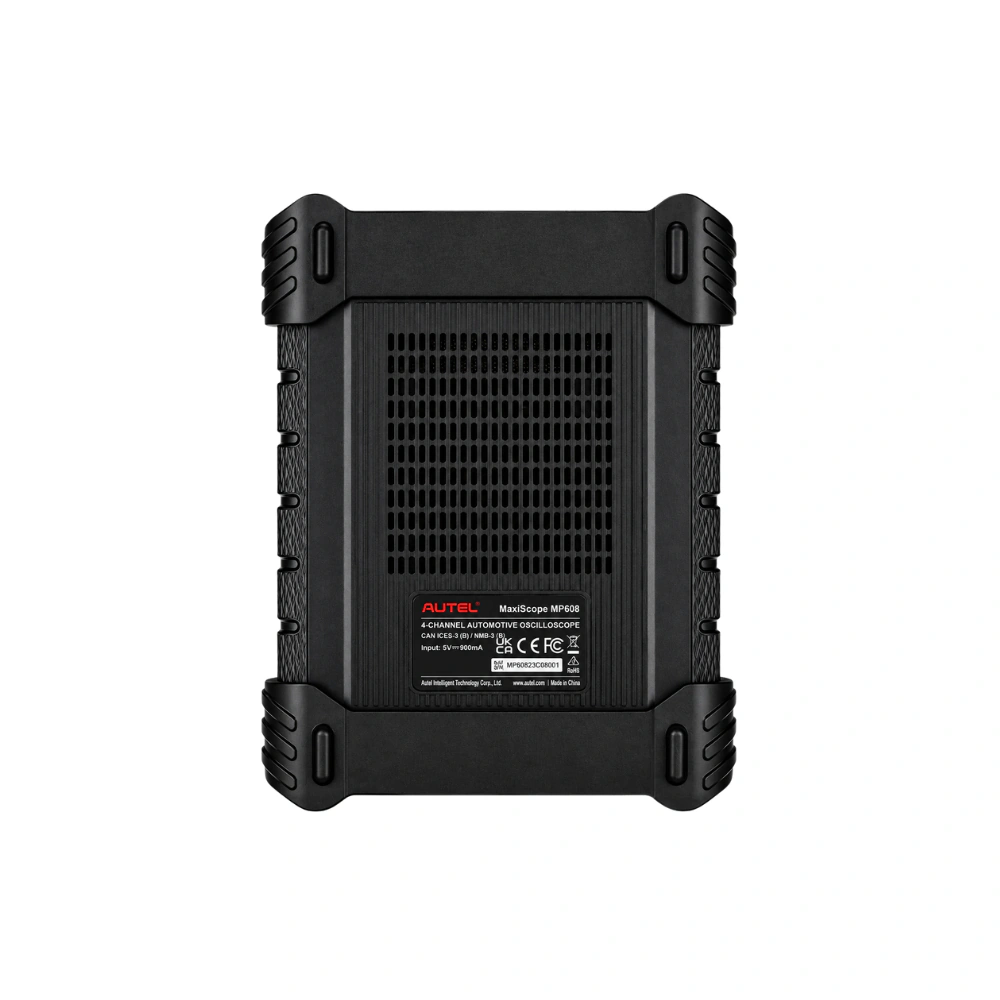

El Autel MaxiScope MP608 es un osciloscopio automotriz profesional de 4 canales diseñado para convertir una PC con Windows o una tableta MaxiSYS compatible en una potente plataforma de diagnóstico de señales y formas de onda.
Con una resolución vertical de 12 bits, una precisión de CC de ±1 %, hasta 32 M de muestras de memoria de búfer y un ancho de banda de 20 MHz, el MP608 permite capturar y analizar con precisión las señales eléctricas y electrónicas presentes en los vehículos modernos.
Su diseño está orientado al diagnóstico avanzado de sistemas automotrices, permitiendo analizar desde sensores, actuadores y circuitos de encendido hasta redes de comunicación y señales digitales. Las funciones de disparo avanzado facilitan la captura de fallas intermitentes o difíciles de reproducir, mientras que los canales matemáticos personalizables permiten realizar cálculos y análisis complejos directamente sobre las formas de onda.
El MP608 también incorpora una biblioteca de pruebas automotrices con procedimientos guiados, formas de onda de referencia y diagramas de conexión, ayudando al técnico a configurar las mediciones y comparar los resultados obtenidos con patrones conocidos.
Además, ofrece decodificación de buses serie para protocolos como CAN, CAN FD, LIN, FlexRay, UART e I²C, proporcionando una herramienta completa para el diagnóstico de sistemas electrónicos y redes de comunicación vehicular.
Osciloscopio automotriz de 4 canales: permite observar y comparar simultáneamente múltiples señales del vehículo.
Resolución vertical de 12 bits: proporciona una representación detallada de las variaciones de las señales.
Precisión de CC de ±1 %: ofrece mediciones confiables para trabajos de diagnóstico profesional.
Ancho de banda de 20 MHz: adecuado para el análisis de una amplia variedad de señales automotrices.
Memoria de búfer de 32 M muestras: permite capturar grandes cantidades de datos para analizar eventos y fallas con mayor detalle.
Disparo avanzado: facilita la captura automática de fallas intermitentes y eventos difíciles de reproducir.
Canales matemáticos personalizables: permite realizar operaciones y cálculos sobre las formas de onda para facilitar el análisis de señales.
Configuración automática de sondas: reduce el tiempo necesario para preparar las mediciones y ayuda a minimizar errores de configuración.
Biblioteca de pruebas automotrices: incluye procedimientos guiados, formas de onda de referencia y diagramas de conexión.
Decodificación de bus serie: compatible con CAN, CAN FD, LIN, FlexRay, UART e I²C.
Amplio rango de sensibilidad: de 10 mV/div a 40 V/div, permitiendo trabajar con señales de diferentes amplitudes.
Amplio rango de entrada: escalas de ±50 mV a ±200 V en 12 rangos.
Compatibilidad con plataformas Autel: diseñado para utilizarse con tabletas MaxiSYS compatibles y PC con Windows.
Alimentación mediante USB: no requiere una fuente de alimentación externa independiente.
Diseño compacto y portátil: con un peso aproximado de 560 g, facilita su transporte y uso en el taller.
Kit de diagnóstico completo: incluye cables de prueba, captador de encendido, sondas, atenuadores, estuche de transporte y accesorios.
Actualizaciones de software en línea: permite mantener el software actualizado mediante conexión a Internet.
Garantía limitada de 1 año.
El MaxiScope MP608 es compatible con PC con Windows y con determinadas tabletas de diagnóstico de la familia Autel MaxiSYS, incluyendo:
MaxiSYS MS906 MAX
MaxiSYS MS906PRO2-TS
MaxiSYS MS909S II
MaxiSYS MS908CV II
MaxiSYS MS909CV
La compatibilidad puede depender de la versión de software y del dispositivo utilizado.
El MP608 está diseñado para facilitar el diagnóstico de una amplia variedad de sistemas automotrices, incluyendo:
Sensores y actuadores.
Sistemas de encendido.
Inyectores y sistemas de combustible.
Señales de sensores de posición.
Sistemas de carga y arranque.
Señales PWM.
Circuitos eléctricos y electrónicos.
Redes de comunicación del vehículo.
Diagnóstico de buses CAN y CAN FD.
Sistemas LIN y FlexRay.
Comunicación serie UART e I²C.
Detección de fallas intermitentes.
Comparación de formas de onda con señales de referencia.
| Característica | Especificación |
|---|---|
| Canales | 4 |
| Resolución vertical | 12 bits |
| Precisión de CC | ±1 % |
| Ancho de banda | 20 MHz |
| Sensibilidad | 10 mV/div – 40 V/div |
| Rango de entrada | ±50 mV – ±200 V |
| Número de rangos de entrada | 12 |
| Memoria de búfer | 32 M muestras |
| Base de tiempo | 100 ns/div – 1 ks/div |
| Muestreo máximo, disparo único | 1 canal: 80 MS/s |
| Muestreo máximo, disparo único | 4 canales: 20 MS/s |
| Interfaz | USB 2.0 |
| Alimentación | Mediante puerto USB |
| Dimensiones | 184 × 144 × 41 mm |
| Peso | Aprox. 560 g |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Garantía | Limitada de 1 año |
Una de las funciones destacadas del MP608 es su capacidad para trabajar con diferentes protocolos de comunicación utilizados en sistemas electrónicos:
CAN
CAN FD
LIN
FlexRay
UART
I²C
La decodificación permite analizar las comunicaciones digitales y facilitar la identificación de problemas relacionados con la transmisión de datos, sincronización y funcionamiento de las redes electrónicas del vehículo.

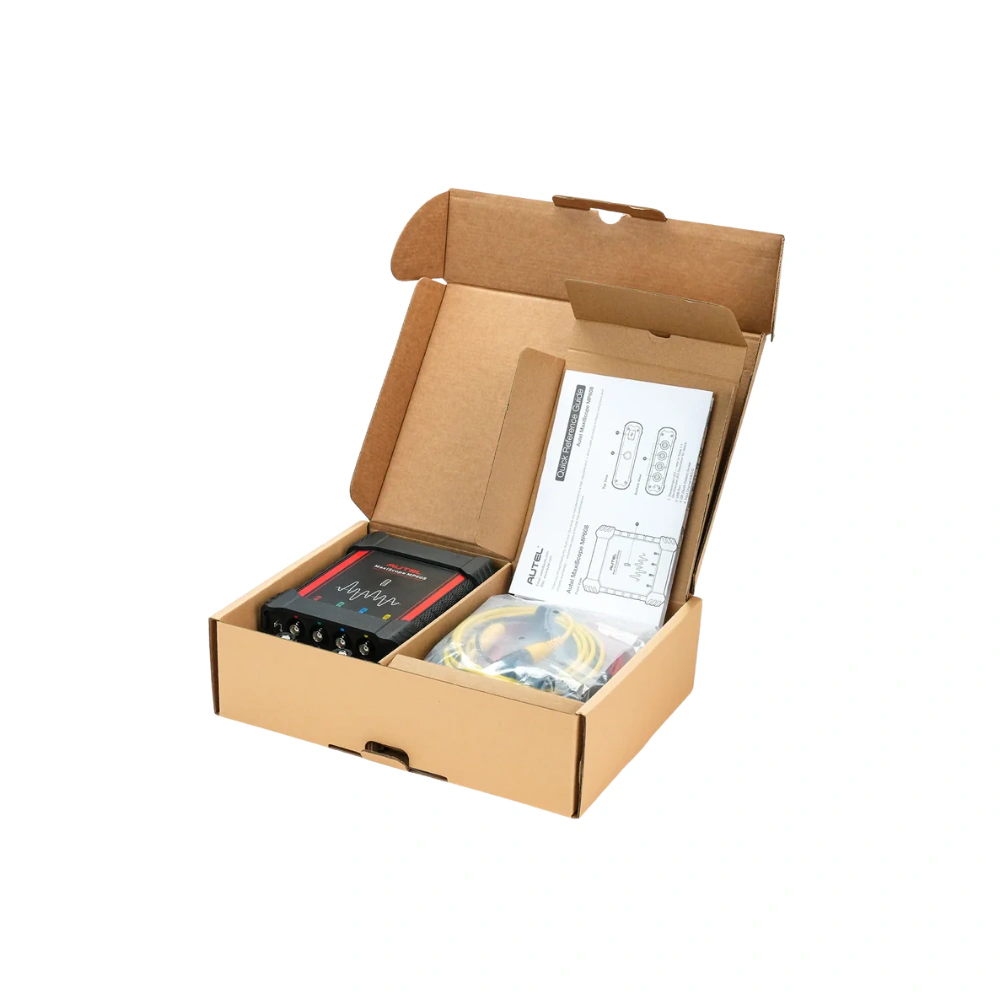

El paquete incluye los accesorios necesarios para comenzar a realizar diferentes tipos de pruebas y mediciones:
Cables de prueba.
Captador de encendido.
Sondas.
Atenuadores.
Accesorios de conexión.
Estuche de transporte.
El Autel MaxiScope MP608 combina captura de formas de onda de alta resolución, análisis matemático, disparo avanzado, decodificación de protocolos y procedimientos de prueba guiados en una única plataforma de diagnóstico.
Su capacidad para trabajar con 4 canales simultáneos, analizar señales analógicas y digitales y capturar fallas intermitentes lo convierte en una herramienta especialmente útil para técnicos que necesitan ir más allá de las funciones convencionales de un escáner automotriz y analizar directamente el comportamiento eléctrico y electrónico del vehículo.
