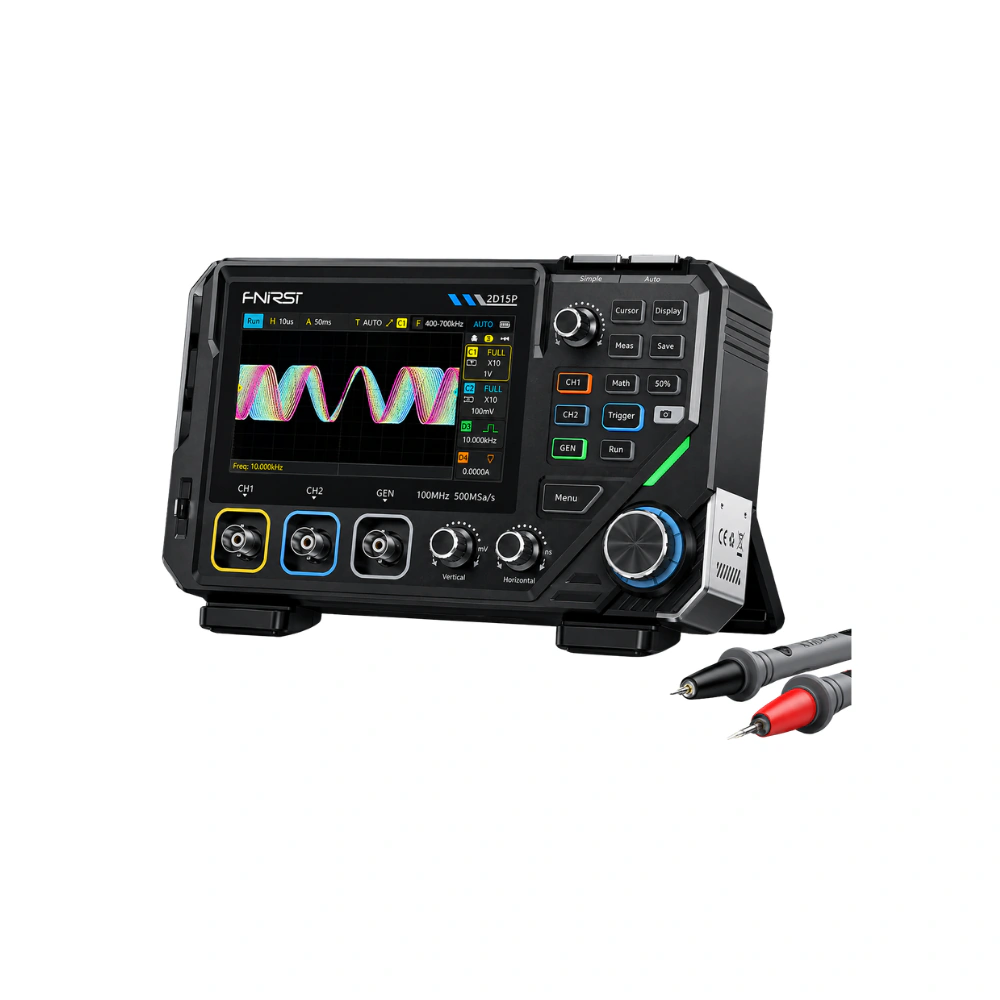

FNIRSI 2D15P — Osciloscopio Digital 2 Canales con Multímetro True RMS y Generador de Señales DDS
El FNIRSI 2D15P es un equipo multifunción profesional que integra en un solo dispositivo un osciloscopio digital de 2 canales, un multímetro True RMS de 19.999 cuentas y un generador de señales DDS de hasta 10 MHz. Está diseñado para tareas de diagnóstico, reparación, mantenimiento y desarrollo electrónico, tanto en laboratorio como en campo.
Su arquitectura combina FPGA + MCU + ADC, lo que permite un procesamiento rápido y estable de las señales, con una captura precisa y una visualización fluida. Incorpora una pantalla táctil capacitiva de 4,3 pulgadas, complementada con botones físicos para un control más preciso y ágil durante el uso.
El equipo ofrece una tasa de muestreo de hasta 500 MSa/s, un ancho de banda de hasta 100 MHz en canal único (50 MHz en modo dual) y una profundidad de memoria seleccionable de 10 K, 100 K o 1 M muestras, lo que permite adaptarse a diferentes escenarios de análisis de señales.
Además, incluye funciones avanzadas como mediciones automáticas, cursores, operaciones matemáticas, modo XY, persistencia de forma de onda, captura y exportación de datos, lo que lo convierte en una herramienta completa para análisis electrónico avanzado.
Su batería interna de 5000 mAh y la carga mediante USB Tipo-C garantizan portabilidad y autonomía para trabajos en campo.
Características principales
-
Osciloscopio de 2 canales: hasta 100 MHz en canal único y 50 MHz en modo dual.
-
Alta velocidad de muestreo: hasta 500 MSa/s para captura precisa de señales rápidas.
-
Profundidad de memoria seleccionable: 10 K / 100 K / 1 M muestras para distintos niveles de análisis.
-
Limitador de ancho de banda de 20 MHz: reduce ruido de alta frecuencia para mediciones más estables.
-
Pantalla táctil de 4,3" capacitiva: interfaz intuitiva combinada con botones físicos.
-
Modos de visualización avanzados: punto, vector y temperatura de color.
-
Persistencia de forma de onda: desde valores mínimos hasta persistencia infinita para análisis de eventos repetitivos.
-
Funciones matemáticas integradas: suma, resta, multiplicación y división de señales.
-
Modo XY: análisis de fase y figuras de Lissajous.
-
13 mediciones automáticas + cursores: obtención rápida de parámetros eléctricos clave.
-
Disparo avanzado: Auto, Normal y Único para capturar señales periódicas, transitorias o eventos aislados.
-
Generador DDS integrado de 10 MHz: con múltiples formas de onda configurables.
-
Multímetro True RMS de 19.999 cuentas: medición precisa de parámetros eléctricos AC/DC.
-
Captura y exportación de formas de onda: permite guardar y analizar datos posteriormente.
-
Vista de curva en tiempo real: seguimiento de variaciones de medición.
-
Diseño portátil y compacto: aproximadamente 30 % más ligero que equipos tradicionales.
-
Batería de 5000 mAh: autonomía extendida para uso en campo.
-
Carga por USB Tipo-C: conexión moderna y universal.
Especificaciones del osciloscopio
| Característica |
Especificación |
| Canales |
2 |
| Tasa de muestreo |
500 MSa/s |
| Ancho de banda (1 canal) |
100 MHz |
| Ancho de banda (2 canales) |
50 MHz |
| Profundidad de memoria |
10 K / 100 K / 1 M muestras |
| Impedancia de entrada |
1 MΩ |
| Sensibilidad vertical |
10 mV/div a 10 V/div |
| Base de tiempo |
5 ns/div a 50 s/div |
| Voltaje máximo de entrada |
800 V (con sonda x10) |
| Modos de disparo |
Auto / Normal / Único |
| Tipo de disparo |
Flanco ascendente / descendente / ambos |
| Acoplamiento |
AC / DC |
| Modos de visualización |
Punto / Vector / Temperatura de color |
| Persistencia de señal |
Mínimo / 2 s / 5 s / 10 s / 20 s / 50 s / ∞ |
| Medición automática |
13 parámetros |
| Cursores de medición |
Sí |
| Operaciones matemáticas |
Suma / Resta / Multiplicación / División |
| Modo XY |
Sí |
| Captura de forma de onda |
Sí |
| Exportación de datos |
Sí |
| Limitador de ancho de banda |
20 MHz |
Especificaciones del multímetro True RMS
| Función |
Rangos |
| Voltaje DC |
1,9999 V / 19,999 V / 199,99 V / 1000 V |
| Voltaje AC |
1,9999 V / 19,999 V / 199,99 V / 750 V |
| Corriente DC |
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A |
| Corriente AC |
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A |
| Resistencia |
199,99 Ω a 19,999 MΩ (6 rangos) |
| Capacitancia |
9,999 nF a 99,99 mF (8 rangos) |
| Prueba de diodos |
Sí |
| Prueba de continuidad |
Sí |
| Tipo de medición |
True RMS |
Especificaciones del generador de señales DDS
| Característica |
Especificación |
| Canales |
1 |
| Tipo |
DDS |
| Frecuencia |
0 – 10 MHz |
| Amplitud |
0,1 – 3,0 Vpp |
| Ciclo de trabajo |
0 – 100 % |
| Formas de onda |
Hasta 11 tipos |
Especificaciones generales
| Característica |
Especificación |
| Pantalla |
4,3" táctil capacitiva |
| Interfaz |
USB Tipo-C |
| Batería |
5000 mAh |
| Arquitectura |
FPGA + MCU + ADC |
| Portabilidad |
Diseño compacto portátil |
| Uso |
Laboratorio y campo |

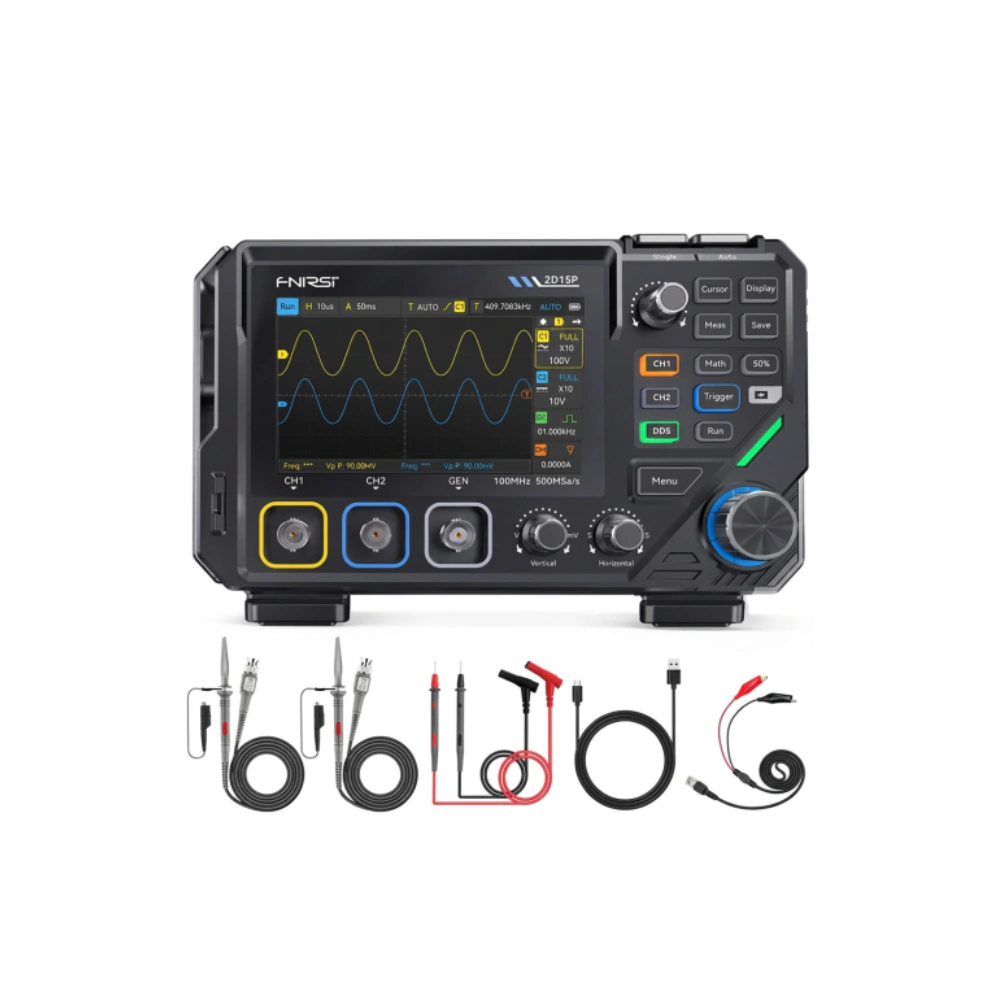

Contenido de la caja
-
1 × Osciloscopio FNIRSI 2D15P
-
2 × Sondas de osciloscopio P6100
-
1 × Juego de puntas de prueba para multímetro
-
1 × Sonda con pinza cocodrilo
-
1 × Cable USB de datos
-
1 × Manual de usuario
Una solución completa en un solo equipo
El FNIRSI 2D15P integra en un solo dispositivo las tres herramientas esenciales para electrónica: osciloscopio digital, multímetro True RMS y generador de señales DDS. Su combinación de alto rendimiento, portabilidad y funciones avanzadas lo convierte en una solución ideal para técnicos, ingenieros y entusiastas de la electrónica que requieren precisión y versatilidad en un solo equipo.
