FNIRSI PROBADOR DE CONDENSADOR LCR-P1

Probador Multifunción de Componentes Electrónicos FNIRSI LCR-P1

Analizador LCR y probador inteligente de componentes electrónicos

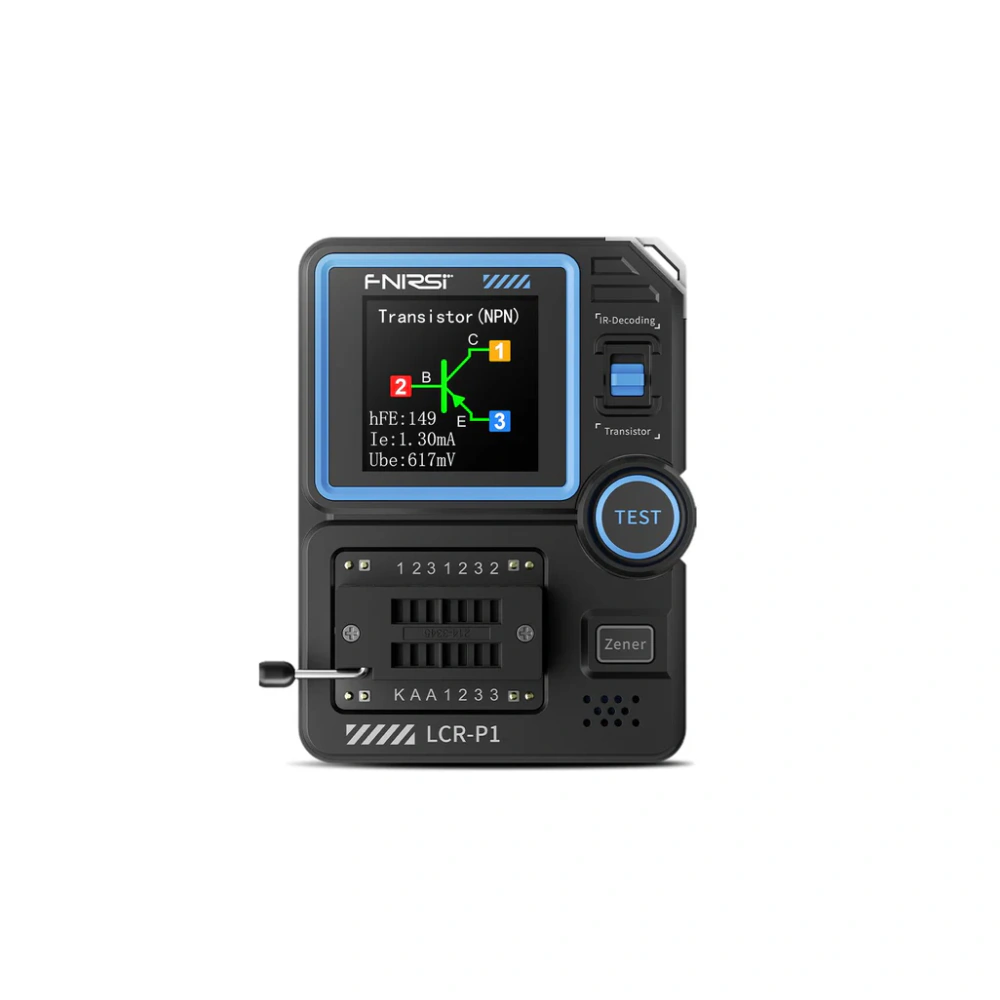

El FNIRSI LCR-P1 es un probador multifunción de componentes electrónicos diseñado para identificar, medir y analizar diferentes tipos de componentes de forma rápida y sencilla. Su sistema de reconocimiento automático permite detectar el tipo de componente conectado, identificar la disposición de sus terminales y mostrar sus principales parámetros de medición.

Es compatible con una amplia variedad de componentes, incluyendo resistencias, capacitores, inductores, diodos, diodos Zener, transistores, MOSFET, JFET, IGBT y tiristores, además de incorporar funciones adicionales para prueba de baterías y decodificación de señales infrarrojas mediante protocolo NEC.

Gracias a su formato compacto, pantalla color y batería recargable, resulta una herramienta práctica para técnicos electrónicos, reparadores, laboratorios, estudiantes, mantenimiento y aficionados a la electrónica.

Características principales

Identificación automática de componentes

El LCR-P1 simplifica el proceso de diagnóstico mediante reconocimiento automático. Una vez conectado el componente, el equipo determina el tipo de dispositivo y la configuración de sus terminales, mostrando los parámetros correspondientes en pantalla.

Esto permite realizar comprobaciones sin tener que seleccionar manualmente cada función de medición.

Amplia compatibilidad

Permite comprobar diferentes tipos de componentes electrónicos:

Resistencias

Capacitores

Inductores o bobinas

Diodos

Diodos Zener

Transistores

MOSFET

JFET

IGBT

Tiristores bidireccionales

Baterías

Medición de componentes pasivos

El equipo ofrece amplios rangos para comprobar componentes utilizados habitualmente en circuitos electrónicos:

Resistencia: 0,01 Ω a 50 MΩ

Capacitancia: 25 pF a 100 mF

Inductancia: 10 µH a 1000 µH

Estos rangos permiten trabajar tanto con componentes de pequeño valor como con una amplia variedad de componentes utilizados en reparación y mantenimiento.

Análisis de transistores

El LCR-P1 permite identificar y analizar diferentes tipos de transistores, incluyendo:

Transistores convencionales

MOSFET

JFET

IGBT

Admite un rango de ganancia aproximado de 10 < β < 600 y puede identificar automáticamente la disposición de los terminales del componente conectado.

Prueba de diodos y diodos Zener

Permite comprobar diodos con una tensión directa inferior a 4,5 V.

También incorpora un modo específico para diodos Zener, con rangos de medición de acuerdo con el modo seleccionado:

0,01 a 4,5 V

0,01 a 32 V

Esta función resulta útil para verificar componentes utilizados en fuentes de alimentación, circuitos de regulación, protección y placas electrónicas.

Prueba de tiristores bidireccionales

El equipo también permite comprobar tiristores bidireccionales, con una tensión de activación inferior a 5 V y una corriente de disparo de compuerta inferior a 6 mA, según las especificaciones indicadas.

Protección durante la medición de capacitores

El LCR-P1 incorpora un sistema de protección para ayudar a evitar daños cuando se detecta un capacitor que conserva carga.

El equipo puede realizar una descarga automática antes de efectuar determinadas mediciones.

Importante: aunque el equipo disponga de esta función, se recomienda descargar correctamente los capacitores antes de conectarlos al instrumento y respetar siempre los límites de medición especificados.

Decodificación de señales infrarrojas

Una de sus funciones adicionales es la decodificación de señales infrarrojas mediante protocolo NEC.

Esta característica puede resultar útil para el diagnóstico y reparación de:

Controles remotos

Equipos electrónicos

Sistemas de control por infrarrojos

Dispositivos que utilizan protocolo NEC

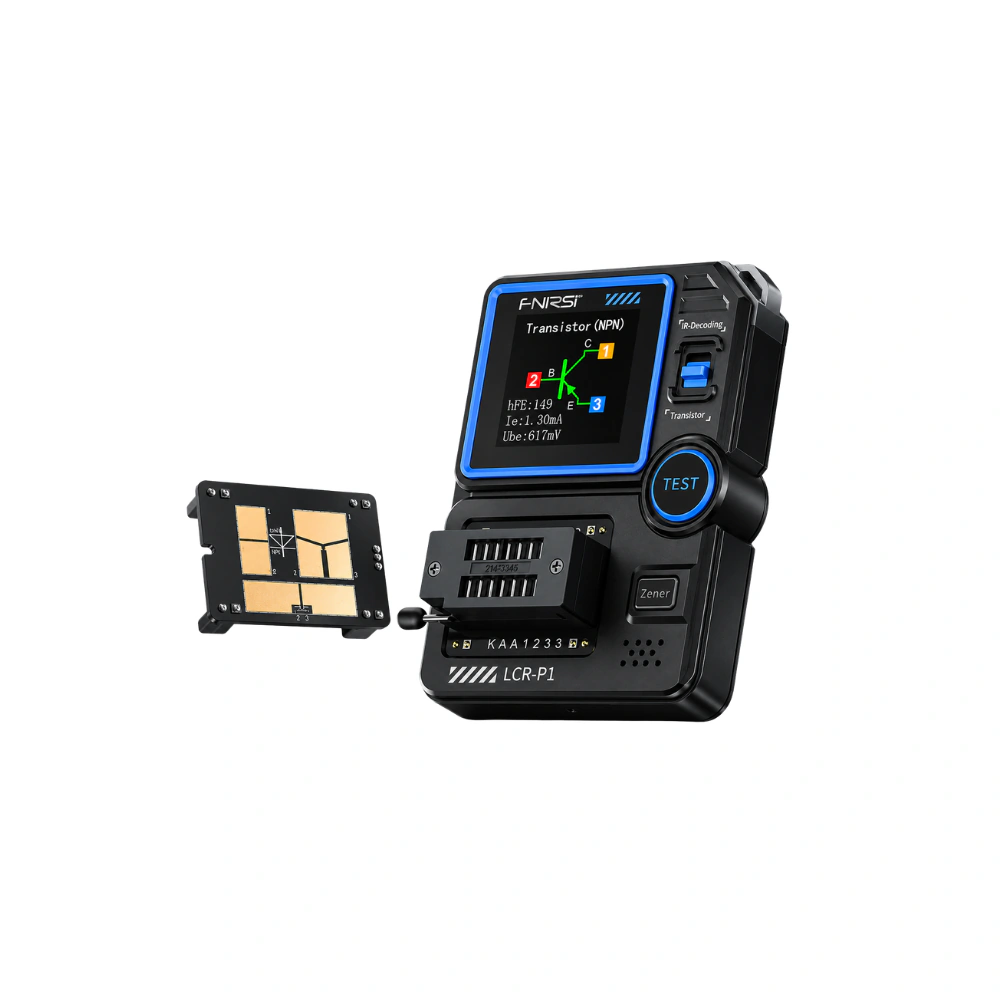

Placa de prueba reemplazable

El equipo incluye una placa de prueba reemplazable y ganchos de prueba que facilitan la conexión de diferentes componentes.

Esto permite realizar mediciones de manera más cómoda y adaptar el sistema de prueba según el componente que se esté verificando.

Pantalla color de 1,44"

La pantalla color de 1,44 pulgadas muestra el tipo de componente identificado, los valores obtenidos y los principales parámetros de medición.

La interfaz permite consultar rápidamente los resultados durante las tareas de diagnóstico.

Batería recargable USB-C

Incorpora una batería interna de litio de 300 mAh.

La conexión USB-C permite realizar la carga y transferencia de datos mediante una fuente de alimentación compatible de 5 V / 1 A.

Su batería integrada facilita el uso portátil en el banco de trabajo, laboratorio o campo.

Actualización de firmware

El dispositivo admite actualizaciones de firmware, permitiendo incorporar mejoras y mantener el equipo actualizado de acuerdo con las funciones proporcionadas por el fabricante.

Ideal para

Reparación de placas electrónicas

Diagnóstico de componentes

Técnicos y reparadores electrónicos

Talleres de electrónica

Laboratorios

Estudiantes de electrónica

Proyectos DIY

Mantenimiento de circuitos

Comprobación de componentes recuperados

Verificación de componentes antes de instalarlos

Reparación de controles remotos

Diagnóstico de fuentes y circuitos electrónicos

Especificaciones técnicas

Parámetros generales

Característica Especificación

Marca FNIRSI

Modelo LCR-P1

Tipo Probador multifunción de componentes

Pantalla Color de 1,44"

Reconocimiento automático Sí

Rango de resistencia 0,01 Ω a 50 MΩ

Rango de capacitancia 25 pF a 100 mF

Rango de inductancia 10 µH a 1000 µH

Ganancia de transistores 10 < β < 600

Diodos Tensión directa < 4,5 V

Diodos Zener 0,01 a 4,5 V / 0,01 a 32 V

MOSFET / JFET / IGBT Sí

Tiristores bidireccionales Sí

Tensión de activación < 5 V

Corriente de disparo de compuerta < 6 mA

Decodificación infrarroja Protocolo NEC

Protección contra componentes cargados Sí

Actualización de firmware Sí

Batería Litio 300 mAh

Carga USB-C, 5 V / 1 A

Temperatura de funcionamiento 0 a 40 °C

Dimensiones 71 × 87 × 28 mm

Contenido de la caja

1 × Probador multifunción FNIRSI LCR-P1

1 × Placa de prueba reemplazable

3 × Ganchos de prueba

1 × Cable USB

1 × Manual de usuario

1 × Caja de presentación

Recomendaciones de uso

Para obtener mediciones confiables y conservar correctamente el instrumento:

Utilizar el equipo en ambientes con temperaturas de 0 °C a 40 °C.

Mantener una humedad relativa inferior al 80 %.

Trabajar en lugares limpios y secos.

Evitar golpes, caídas, humedad y exposición directa al sol.

No utilizar el equipo bajo la lluvia o en condiciones de niebla.

Antes de medir capacitores, asegurarse de que estén correctamente descargados.

No superar los límites de medición especificados para cada tipo de componente.

Para componentes instalados en una placa, considerar que otros componentes conectados al circuito pueden afectar el resultado de la medición.

FNIRSI LCR-P1

Una herramienta multifunción compacta para identificar, comprobar y analizar una amplia variedad de componentes electrónicos de manera rápida y práctica, ideal para diagnóstico, reparación y mantenimiento de circuitos electrónicos.
