Medidor LCR y ESR FNIRSI LCR-ST2 100 kHz

Analizador profesional de componentes electrónicos

El FNIRSI LCR-ST2 es un medidor LCR y ESR digital multifunción diseñado para analizar componentes electrónicos con precisión, rapidez y versatilidad. Permite medir resistencia, capacitancia, inductancia, diodos y tensión, además de proporcionar parámetros avanzados como ESR, impedancia, reactancia, factor de calidad y factor de disipación.

Una de sus principales ventajas es su sistema de medición dual, que permite utilizarlo como pinza para componentes pequeños y SMD.

Con frecuencias de prueba de hasta 100 kHz, barrido multifrecuencia, medición serie/paralelo, clasificación por tolerancia y funciones de análisis MAX/MIN, el LCR-ST2 es una herramienta especialmente indicada para diagnóstico electrónico, reparación, control de calidad, laboratorio, fabricación y mantenimiento.

Características principales

Medición LCR de amplio rango

Permite analizar una gran variedad de componentes electrónicos:

• Resistencias

• Capacitores

• Inductores y bobinas

• Diodos

• Componentes SMD

• Componentes de montaje convencional

Rangos de medición:

• Resistencia: 10 mΩ a 10 MΩ

• Capacitancia: 1 pF a 22 mF

• Inductancia: 1 µH a 10 H

• Diodos: hasta 0,7 V

• Tensión: ±30 V

Medición de ESR

El LCR-ST2 permite medir ESR (Resistencia Serie Equivalente), una función especialmente útil para evaluar el estado de capacitores y detectar componentes deteriorados o con valores fuera de especificación.

Es particularmente práctico para el diagnóstico de:

• Fuentes de alimentación

• Placas electrónicas

• Equipos eléctricos

• Capacitores electrolíticos

• Circuitos de alimentación y filtrado

Hasta 100 kHz de frecuencia de prueba

Ofrece cinco frecuencias seleccionables:

• 100 Hz

• 120 Hz

• 1 kHz

• 10 kHz

• 100 kHz

La frecuencia de prueba puede seleccionarse según el componente y el tipo de análisis requerido, permitiendo estudiar su comportamiento en diferentes condiciones de funcionamiento.

Barrido multifrecuencia de 100 Hz a 100 kHz

El modo de barrido permite analizar el comportamiento de un componente a través de un amplio rango de frecuencias.

Esta función resulta especialmente útil para caracterizar componentes, comparar respuestas y detectar variaciones de comportamiento sin tener que cambiar manualmente la frecuencia en cada medición.

Cuatro niveles de prueba

El instrumento permite seleccionar diferentes niveles de señal:

• 0,1 V RMS

• 0,3 V RMS

• 0,6 V RMS

• 1,0 V RMS

Esto permite adaptar las condiciones de prueba según el componente que se esté analizando.

Medición en serie y paralelo

El LCR-ST2 permite visualizar los equivalentes eléctricos serie y paralelo, proporcionando una representación más completa del comportamiento de los componentes.

Esta función resulta especialmente útil durante el análisis de resistencias, capacitores e inductores.

Clasificación inteligente por tolerancia

Permite establecer un valor nominal y una tolerancia para determinar rápidamente si un componente se encuentra dentro del rango esperado.

Es una función práctica para:

• Control de componentes

• Selección y clasificación

• Verificación de resistencias

• Verificación de capacitores

• Control de calidad

• Comprobación rápida de lotes

Sistema de medición dual

El LCR-ST2 ofrece dos métodos de conexión:

Pinzas de medición

Permiten sujetar directamente componentes pequeños y son especialmente prácticas para trabajar con componentes SMD y placas electrónicas.

Incluye puntas rectas y curvas para facilitar el acceso a diferentes componentes.

Amplia información de parámetros

Según el modo de medición, el equipo puede mostrar:

• R: resistencia

• L: inductancia

• C: capacitancia

• ESR: resistencia serie equivalente

• D: factor de disipación

• Q: factor de calidad

• Z: impedancia

• X: reactancia

• θ: ángulo de fase

Esto permite realizar un análisis más completo del comportamiento eléctrico del componente.

Reconocimiento automático R/L/C

El instrumento puede identificar automáticamente componentes R, L y C, simplificando la selección del modo de medición.

También permite visualizar dos parámetros simultáneamente.

Funciones HOLD, MAX y MIN

Incorpora funciones para facilitar el análisis de los valores medidos:

• HOLD: congela la lectura actual.

• MAX: registra el valor máximo.

• MIN: registra el valor mínimo.

Estas funciones son útiles para observar variaciones y realizar mediciones donde el valor cambia durante la prueba.

Pantalla color HD de 1,47"

La pantalla color HD de 1,47 pulgadas permite visualizar claramente los valores y parámetros de medición.

Además, dispone de rotación automática de pantalla, facilitando el uso del instrumento tanto con la mano derecha como con la izquierda.

Diseño compacto y fijación magnética

Su formato tipo pinza permite realizar mediciones cómodamente con una sola mano.

El sistema de fijación magnética facilita el almacenamiento o posicionamiento del instrumento durante el trabajo.

Batería recargable USB-C

Cuenta con una batería interna de litio de 300 mAh y carga mediante USB-C.

La autonomía aproximada es de 3 horas de funcionamiento continuo, dependiendo de las condiciones de uso.

Ideal para

• Reparación de placas electrónicas

• Diagnóstico de componentes

• Técnicos electrónicos

• Reparadores

• Laboratorios

• Fabricación de equipos electrónicos

• Control de calidad

• Verificación de componentes

• Componentes SMD

• Diagnóstico de capacitores

• Reparación de fuentes de alimentación

• Análisis de bobinas e inductores

• Mantenimiento industrial

• Estudiantes y proyectos de electrónica

Especificaciones técnicas

Las especificaciones corresponden a la información indicada para el modelo FNIRSI LCR-ST2.

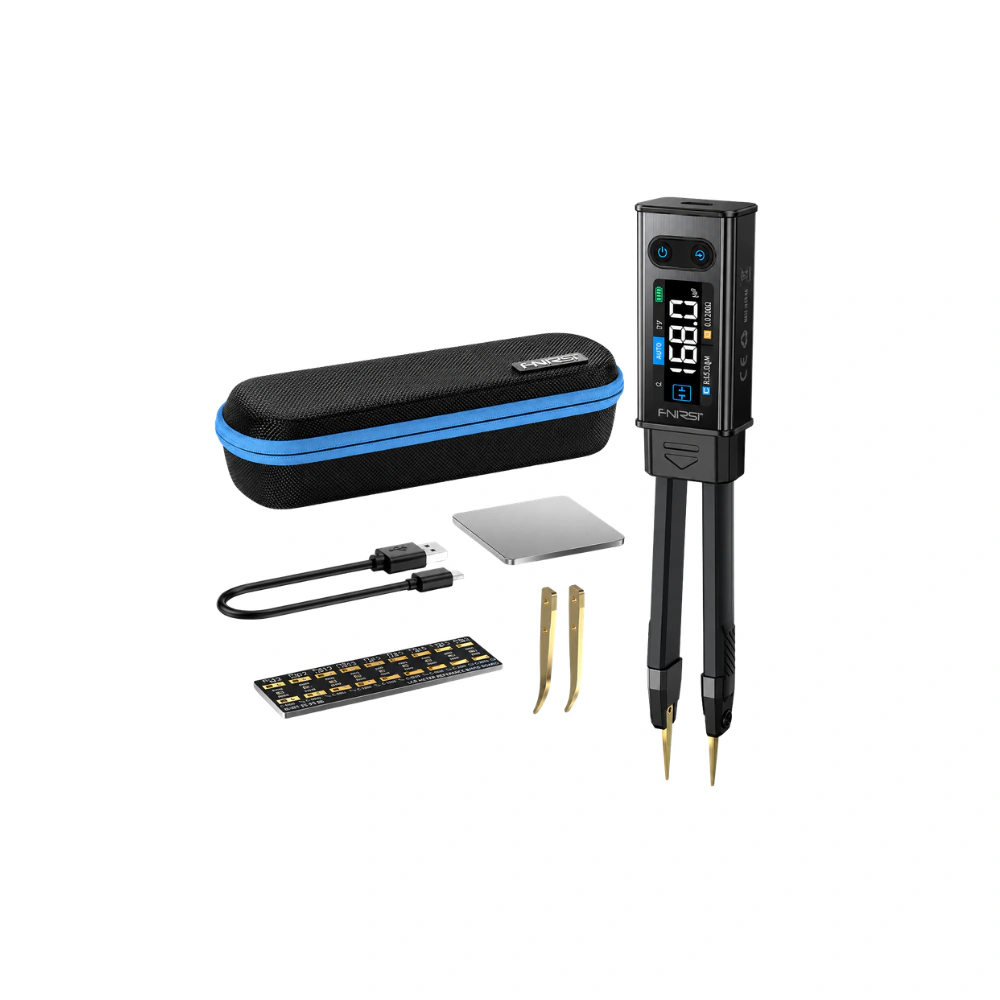

Contenido de la caja

• 1 × Medidor LCR FNIRSI LCR-ST2

• 1 × Juego de puntas de medición

• 1 × Cable USB-C

• 1 × Accesorio magnético

• 1 × Manual de usuario

Recomendaciones de uso

Para obtener mediciones confiables:

• Seleccionar la frecuencia y el nivel de prueba adecuados para cada componente.

• Antes de medir capacitores, asegurarse de que estén completamente descargados.

• No superar los límites de medición especificados.

• Evitar medir circuitos energizados cuando el procedimiento de medición no esté diseñado para ello.

• Mantener limpios los terminales y accesorios de medición.

• Utilizar el equipo dentro de las condiciones ambientales especificadas.

FNIRSI LCR-ST2 100 kHz

Un medidor LCR y ESR avanzado, compacto y versátil, con frecuencias de prueba de hasta 100 kHz, barrido multifrecuencia, clasificación por tolerancia y sistema de medición mediante pinza y para un análisis más completo de componentes electrónicos.
