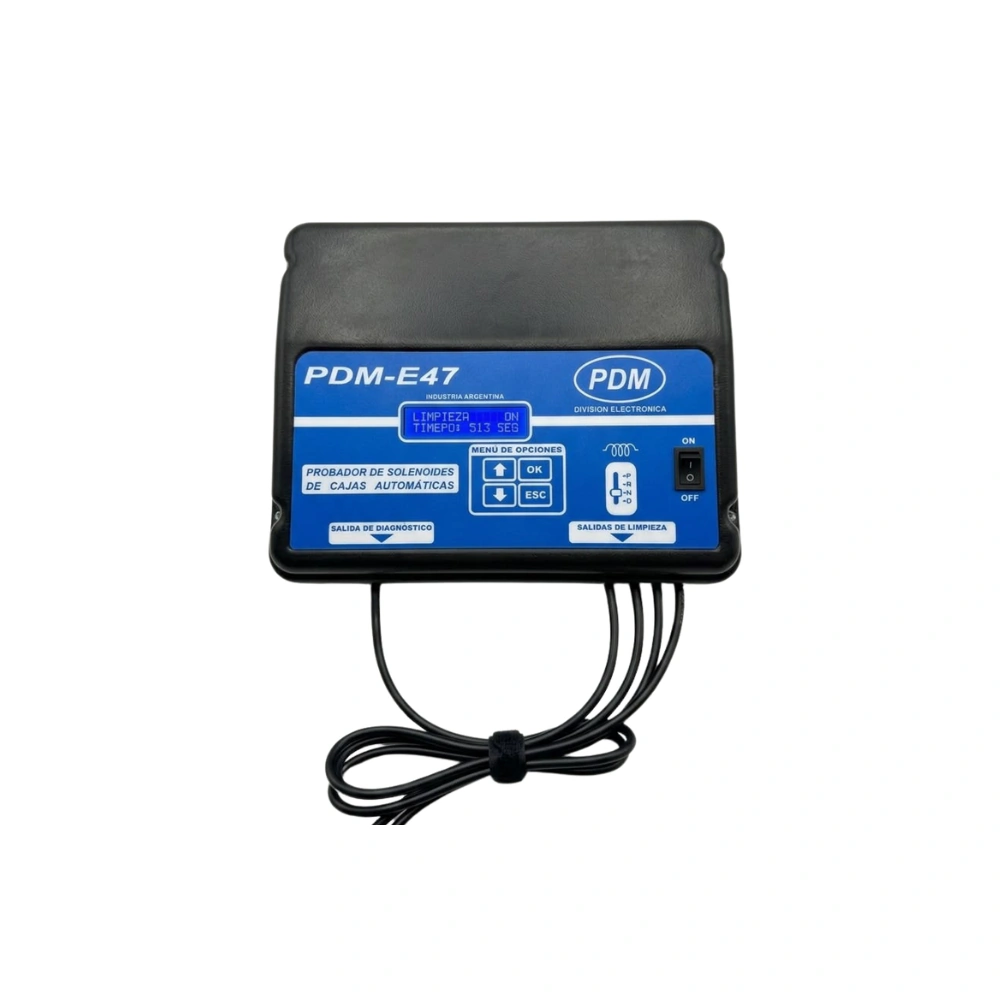

PDM PROBADOR DE SOLENOIDES E47
Descripción
PDM-E47 – Probador, Diagnóstico y Limpiador de Solenoides | PDM Electrónica
CARACTERISTICAS GENERALES
Alimentación directa al toma de red de 220V CA.
No requiere fuente adicional para funcionar.
Fusible de protección de entrada.
Equipo compacto de fácil uso.
Manejo de opciones con Display LCD y teclado.
Permite diagnosticar solenoides ON-OFF, PWM de cajas automáticas.
Permite diagnosticar actuadores de cambio de relación de cajas automáticas CVT.
Salida para diagnostico de solenoides:
Medición de resistencia eléctrica.
Evaluación de estado, bobina abierta o cortocircuito.
Pruebas de funcionamiento para solenoides ON-OFF: Pulso y cambio de estado con medición de corriente de consumo en tiempo real.
Pruebas de funcionamiento para solenoides PWM: Control de ancho de pulso y función de despresurización con medición de corriente de consumo en tiempo real.
Prueba actuadores de cambio de relación de cajas CVT con medición de corriente de consumo en tiempo real.
Medición electrónica de consumo de corriente de la salida de diagnostico.
Opción de configuración de consumo máximo de corriente de la salida de diagnostico.
Salidas para procesos de limpieza para 4 solenoides simultaneas ON-OFF o PWM con temporizador automático de 10 minutos. Ideal para uso en bateas de limpieza por ultrasonido.
Protecciones de sobreconsumos con fusibles térmicos reseteables independientes para las salidas de limpieza.
Protección general de sobreconsumos y cortocircuitos.
SALIDA DE DIAGNOSTICO
Esta salida permite ensayar, probar y diagnosticar solenoides ON-OFF y PWM con diferentes opciones. No hay polaridad en la conexión. Esta salida posee protección electrónica, con mediciones automáticas realizadas por el equipo en las diferentes pruebas. Se suma a esto la protección general de sobreconsumos y cortocircuitos.
SALIDAS DE LIMPIEZA
El equipo posee cuatro (4) salidas que permiten realizar procedimientos de limpieza para solenoides ON-OFF y PWM con diferentes secuencias especificas, con temporización automática de 10 minutos. No hay polaridad en la conexión. Estas salidas poseen protecciones con fusibles térmicos reseteables independientes. Se suma a esto la protección general de sobreconsumos y cortocircuitos.
MENU DE OPCIONES PRINCIPAL
1- SOLENOIDE
El equipo realiza la medición del estado de la resistencia eléctrica entre los terminales de la válvula para ver si la bobina se encuentra en cortocircuito o abierta. El resultado de la medición se observa en pantalla.
2- CONFIGURACION LIMITE DE CORRIENTE DE SALIDA DE DIAGNOSTICO
El equipo permite configurar la corriente maxima de consumo en su salida diagnostico. El limite de corriente puede ajustarse entre 1A y 6A. La configuración seleccionada se almacena en memoria interna para conservar la misma cuando se desconecta el equipo de la alimentación.
OPCIONES DE SOLENOIDE
1- SOLENOIDE ON-OFF / PULSO ON
Salida utilizada: Salida de diagnostico
En esta opción es posible dar pulso de ON (12V) al solenoide durante el tiempo que se mantenga presionado el pulsador [OK]. Cuando se deja de presionar el pulsador se aplica estado OFF (0V) al solenoide. Cuando se aplica el pulso ON se mide el consumo de corriente en tiempo real y se indica en el display. Es posible cancelar y salir de la opción en cualquier momento presionando el pulsador [ESC].
2- SOLENOIDE ON-OFF / CAMBIO ON-OFF
Salida utilizada: Salida de diagnostico
En esta opción es posible dar pulso de ON (12V) al solenoide de forma permanente presionando el pulsador [ARRIBA] y darle estado OFF de forma permanente (0V) al solenoide presionando el pulsador [ABAJO]. Cuando se aplica el estado ON se mide el consumo de corriente en tiempo real y se indica en el display. Es posible cancelar y salir de la opción en cualquier momento presionando el pulsador [ESC].
3- SOLENOIDE PWM / CONTROL %DUTY
Salida utilizada: Salida de diagnostico
En esta opción es posible aplicar un ancho de pulso variable entre 0% y 100% a un solenoide PWM para controlar su apertura y cierre, con los pulsadores [ARRIBA] y [ABAJO]. Durante todo el ensayo en el display se indica el ancho de pulso y el consumo de corriente actual. Es posible cancelar y salir de la opción en cualquier momento presionando el pulsador [ESC].
4- SOLENOIDE PWM / DESPRESURIZAR
Salida utilizada: Salida de diagnostico
En esta opción es posible aplicar un ciclo de incremento y decremento del ancho de pulso de la señal PWM aplicada al solenoide para controlar su apertura y cierre presionado el pulsador [OK]. Este ciclo dura aproximadamente un segundo y sirve para despresurizar el solenoide o para operaciones de destrabe. Durante todo el ensayo en el display se indica el ancho de pulso y el consumo de corriente actual. Es posible cancelar y salir de la opción en cualquier momento presionando el pulsador [ESC].
5- SOLENOIDE ON-OFF / PROC. LIMPIEZA
Salida utilizada: Salidas de limpieza. No es necesario utilizar todas, se pueden usar las que se requieran.
En esta opción es posible poner en marcha un proceso de limpieza para solenoides ON-OFF, con duración de 10 minutos, donde se aplicaran secuencias de ON y OFF durante lo que dure el proceso para garantizar una limpieza eficiente. Los solenoides se recomienda colocarlos en una batea de limpieza por ultrasonido o en caso de no disponer una, sumergida en un liquido de limpieza. Durante todo el ensayo se muestra en el display el tiempo transcurrido de forma decreciente en segundos y el estado actual del solenoide, ya sea ON u OFF. Es posible cancelar y salir de la opción en cualquier momento presionando el pulsador [ESC].
6- SOLENOIDE PWM / PROC. LIMPIEZA
Salida utilizada: Salidas de limpieza. No es necesario utilizar todas, se pueden usar las que se requieran.
En esta opción es posible poner en marcha un proceso de limpieza para solenoides PWM, con duración de 10 minutos, donde se aplicaran secuencias de incremento y decremento del ancho de pulso (apertura y cierre) durante lo que dure el proceso para garantizar una limpieza eficiente. Los solenoides se recomienda colocarlos en una batea de limpieza por ultrasonido o en caso de no disponer una, sumergida en un liquido de limpieza. Durante todo el ensayo se muestra en el display el tiempo transcurrido de forma decreciente en segundos y el estado actual del solenoide, ya sea ON u OFF. Es posible cancelar y salir de la opción en cualquier momento presionando el pulsador [ESC].
7- SOLENOIDE / MEDICION R.BOB
Salida utilizada: Salida de diagnostico
En esta opción es posible medir el valor resistivo de la bobina del solenoide. La medición da un valor para orientar al usuario si lo indicado se encuentra dentro del orden de magnitud esperable. El valor se expresa en OHMS y se muestra en el display. Para volver a tomar una medición, es necesario salir de la opción y volver a entrar. Es posible cancelar y salir de la opción en cualquier momento presionando el pulsador [ESC].
