PUNTA LOGICA VELOC + PINCHA CABLES JMP
Descripción
COMBO PROFESIONAL

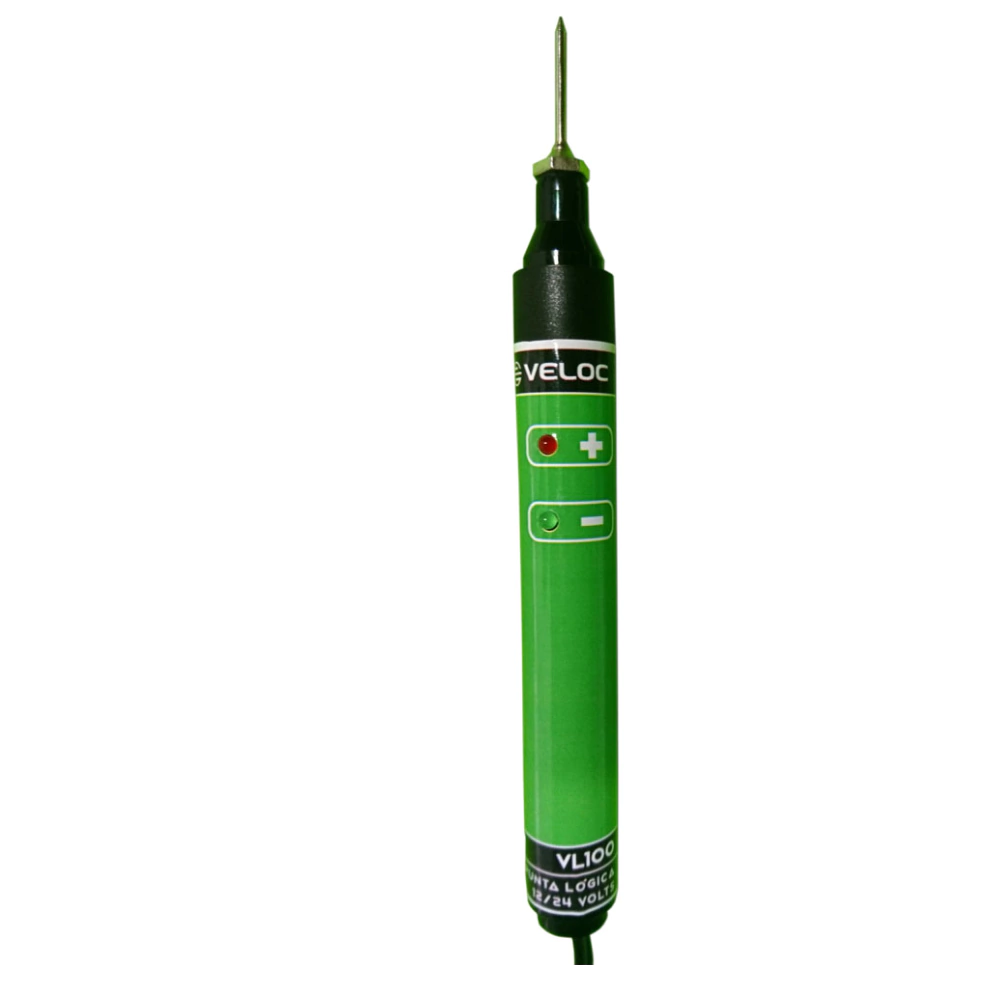

• PUNTA LOGICA 12 Y 24 VOLTS •
Marca: Veloc
Industria Argentina
DESCRIPCION:
- Equipo simple y confiable para la detección de niveles de tensión, pulsos de comando de inyectores, relays, bobinas, etc.
- Por su impedancia de entrada no altera los circuitos analizados, permitiéndole realizar un diagnóstico confiable y seguro.
- Por medio de dos indicadores luminosos rapidamente puede verificar la presencia de masa o positivos.
- Diseñado para operar en circuitos de 12 ó 24 volts.
CARACTERISTICAS:
- Indicador de pulso lógico positivo
Este indicador encenderá cuando la tensión en el punto de medición sea superior a 3,2 volts de corriente continua.
- Indicador de pulso lógico negativo
Este indicador encenderá cuando la tensión en el punto de medición sea inferior a 1,6 volts de corriente continua.
- Punta de medición
Construida en latón para una correcta conexión eléctrica. Por medio de esta deberá realizar el contacto eléctrico al punto que desea testear.
- Valores de tensión soportados
Diseñada para ser utilizada tanto en vehículos con sistemas eléctricos de 12 como también 24 voltios, soporta tensiones de alimentación desde 9 Vcc hasta 32 Vcc.
La mínima alimentación permite operarla en sistemas de 12 voltios con batería descargada y el límite máximo le permitirá utilizarla en un sistema de 24 voltios aun con fallas en el sistema de carga.
El rango de medición es desde 0 hasta 32 voltios.
PROTECCIONES:
- Protección contra polarización inversa
Evita cualquier falla si el equipo es conectado de forma errónea a la fuente de alimentación.
MODO DE USO:
- Conecte el equipo a la fuente de alimentación
Debe asegurarse que tanto la punta lógica como el dispositivo bajo testeo compartan su conexión a negativo de alimentación para una correcta referencia eléctrica.
- Realice la medición
Con la punta de prueba realice contacto en el punto que desea testear.
Los LEDs indicadores mostraran el estado lógico del mismo.
- Tenga en consideración que el máximo nivel de medición tolerado por el equipo es de 32 volts de corriente continua. Evite conexiones a secundarios de bobina de ignición o pulsos de inyectores de alta tensión.
ESPECIFICACIONES TECNICAS:
Tensión alimentación: 9 Vcc a 32 Vcc.
Tensión de entrada: 0 Vcc a 32 Vcc.
Impedancia de entrada: >220 KOhms.
Corriente de consumo línea de alimentación: <25mA.
Nivel de pulso lógico positivo: >3,2 volts.
Nivel pulso lógico negativo: <1,6 Vcc.
Frecuencia de entrada máxima detectable: 30 KHz.
Protección contra polarización inversa
Dimensiones: 160 x 17 mm.
Largo del cable de alimentación: 1,5 mts.
• PUNTAS DE PRUEBA PINCHA CABLES CON GUÍA •
Marca: JMP
Industria Argentina
* LOS COLORES PUEDEN VARIAR, SE ENTREGAN LOS QUE HAYA EN STOCK *
Las Puntas Pincha cables P5 fueron diseñadas para realizar conexión a los conductores eléctricos del vehículo, o para hacer conexiones a través de los sellos de silicona de los diversos conectores.
Cada punta incluye un accesorio guía que permite pinchar los cables por el centro, logrando una conexión mas rápida y práctica.
Con esta herramienta se evita la pérdida de hermeticidad de los sellos, corte de conductores o daño en los aislantes.
CARACTERÍSTICAS:
Aguja de conexión acerada y cromada.
Largo de aguja de conexión 25 mm.
Diámetro de conexión posterior 2 mm.
Compatibles con puntas de tester estándar de 2mm.
Cubierta plástica de agarre.
Diseño ergonómico.
CONTENIDO:
El kit incluye 2 unidades de distintos colores con accesorios guía para pinchar los cables por el centro.
