Medidor LCR Tipo Pinza FNIRSI LCR-ST1

Analizador portátil para resistencias, capacitores, inductores y componentes SMD

El FNIRSI LCR-ST1 es un medidor LCR digital compacto y multifunción, diseñado para comprobar componentes electrónicos de forma rápida, práctica y precisa. Su formato tipo pinza permite sujetar directamente componentes pequeños, facilitando especialmente el trabajo con componentes SMD, placas electrónicas y circuitos de reducido tamaño.

Gracias a su función de identificación automática, el equipo reconoce el componente conectado y selecciona el modo de medición correspondiente. Permite medir resistencia, capacitancia, inductancia, diodos y continuidad, además de proporcionar parámetros complementarios como ESR, factor de disipación (D), factor de calidad (Q), impedancia (Z), reactancia (X) y resistencia (R).

Su diseño liviano, batería recargable y conexión USB-C lo convierten en una herramienta práctica para reparación electrónica, diagnóstico de componentes, mantenimiento, laboratorio, producción y trabajos de campo.

Características principales

Medición automática de componentes

El LCR-ST1 identifica automáticamente el componente conectado y selecciona el modo de medición correspondiente, simplificando el proceso de comprobación.

Permite medir:

• Resistencias

• Capacitores

• Inductores o bobinas

• Diodos

• Continuidad

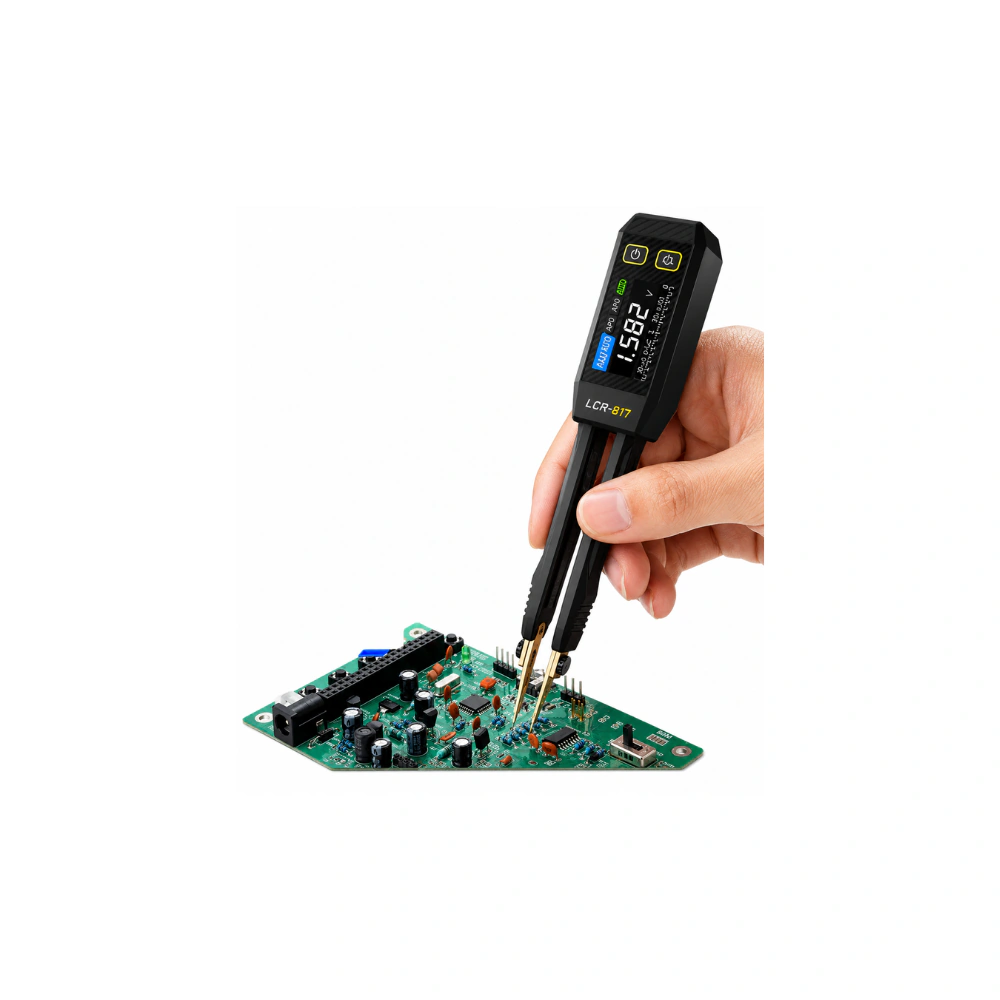

Ideal para componentes SMD

El formato tipo pinza facilita la medición de componentes pequeños directamente sobre placas electrónicas. Es especialmente útil para técnicos y reparadores que trabajan con componentes SMD y circuitos de alta densidad.

Sus puntas de medición permiten realizar contactos precisos sin necesidad de utilizar pinzas convencionales de mayor tamaño.

Amplios rangos de medición

El equipo ofrece rangos adecuados para una gran variedad de componentes electrónicos:

• Resistencia: 10 mΩ a 10 MΩ

• Capacitancia: 1 pF a 22 mF

• Inductancia: 1 µH a 10 H

• Diodos: hasta 0,7 V

Análisis de parámetros eléctricos

Además del valor principal del componente, el LCR-ST1 permite consultar diferentes parámetros según el modo de medición:

• ESR

• Factor de disipación (D)

• Factor de calidad (Q)

• Impedancia (Z)

• Reactancia (X)

• Resistencia (R)

Esto permite realizar un análisis más completo del comportamiento eléctrico de los componentes.

Tres frecuencias de prueba

Permite seleccionar diferentes frecuencias para adaptar la medición al componente o aplicación:

• 100 Hz

• 1 kHz

• 10 kHz

También ofrece dos niveles de señal de prueba:

• 0,3 V RMS

• 0,6 V RMS

Pantalla color HD de 1,14"

La pantalla color de 1,14 pulgadas muestra de forma clara los valores medidos, el tipo de componente y los parámetros disponibles.

Su tamaño compacto permite mantener una buena portabilidad sin comprometer la visualización de la información.

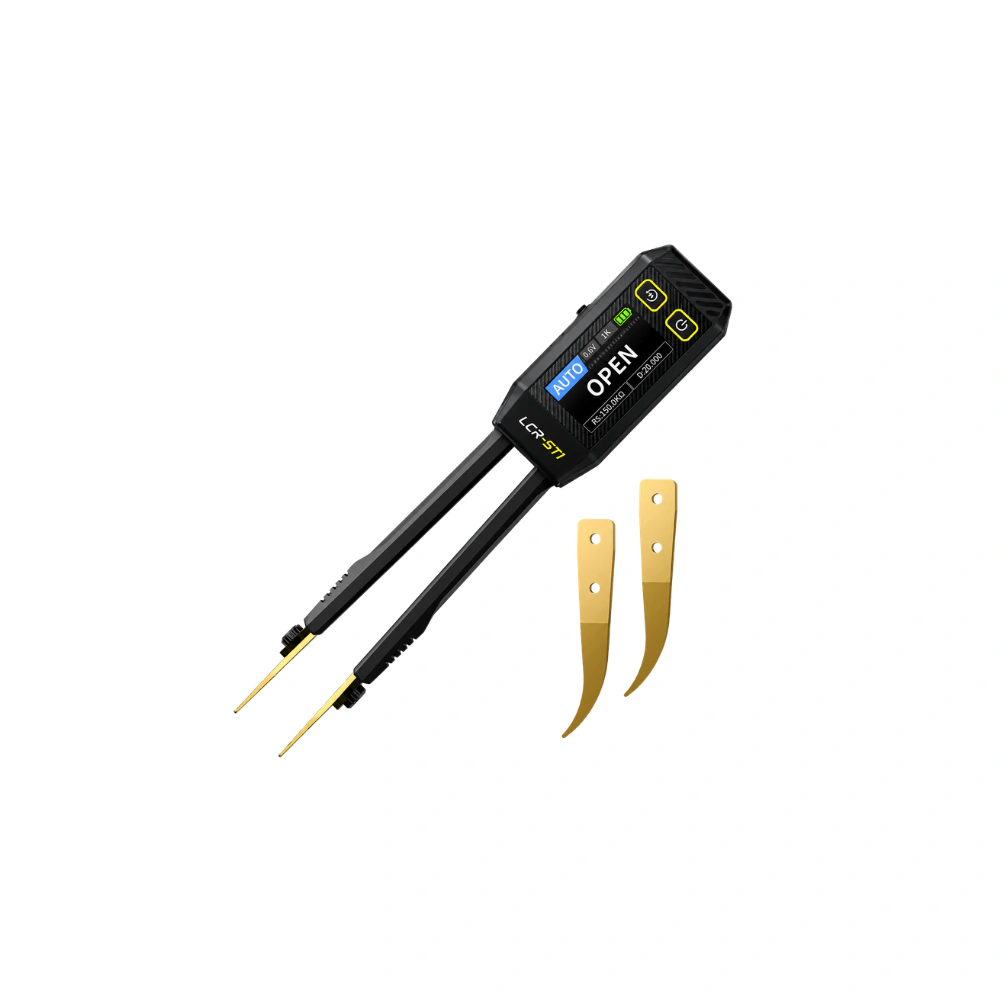

Cabezal de medición reemplazable

El sistema de medición permite utilizar diferentes accesorios según la aplicación, incluyendo:

• Puntas de medición tipo aguja

• Cabezal tipo gancho

El cabezal reemplazable facilita la adaptación del instrumento a distintos componentes y trabajos electrónicos.

Registro y exportación de datos

El LCR-ST1 incorpora funciones de almacenamiento de mediciones para consultar los resultados posteriormente.

Los registros pueden transferirse a una computadora para su visualización y exportación, facilitando el seguimiento de controles, reparaciones y verificaciones de componentes.

Diseño compacto y liviano

Con un peso aproximado de 41 g y unas dimensiones de 28 × 19 × 150 mm, es una herramienta fácil de transportar y utilizar.

Su formato tipo pinza permite realizar mediciones cómodamente y facilita el trabajo con una sola mano.

También incorpora:

• Retención de datos

• Apagado automático

• Registro histórico

• Conexión USB-C

Batería recargable USB-C

Integra una batería interna de litio de 250 mAh. La carga mediante USB-C permite conectarlo fácilmente a una computadora, cargador USB o power bank compatible.

Ideal para

• Reparación de placas electrónicas

• Diagnóstico de componentes

• Electrónica profesional

• Técnicos y reparadores

• Componentes SMD

• Laboratorios y bancos de trabajo

• Mantenimiento electrónico

• Proyectos de electrónica

• Estudiantes y aficionados

• Trabajos de campo

• Comprobación de resistencias, capacitores, bobinas y diodos

Especificaciones técnicas

Parámetros generales

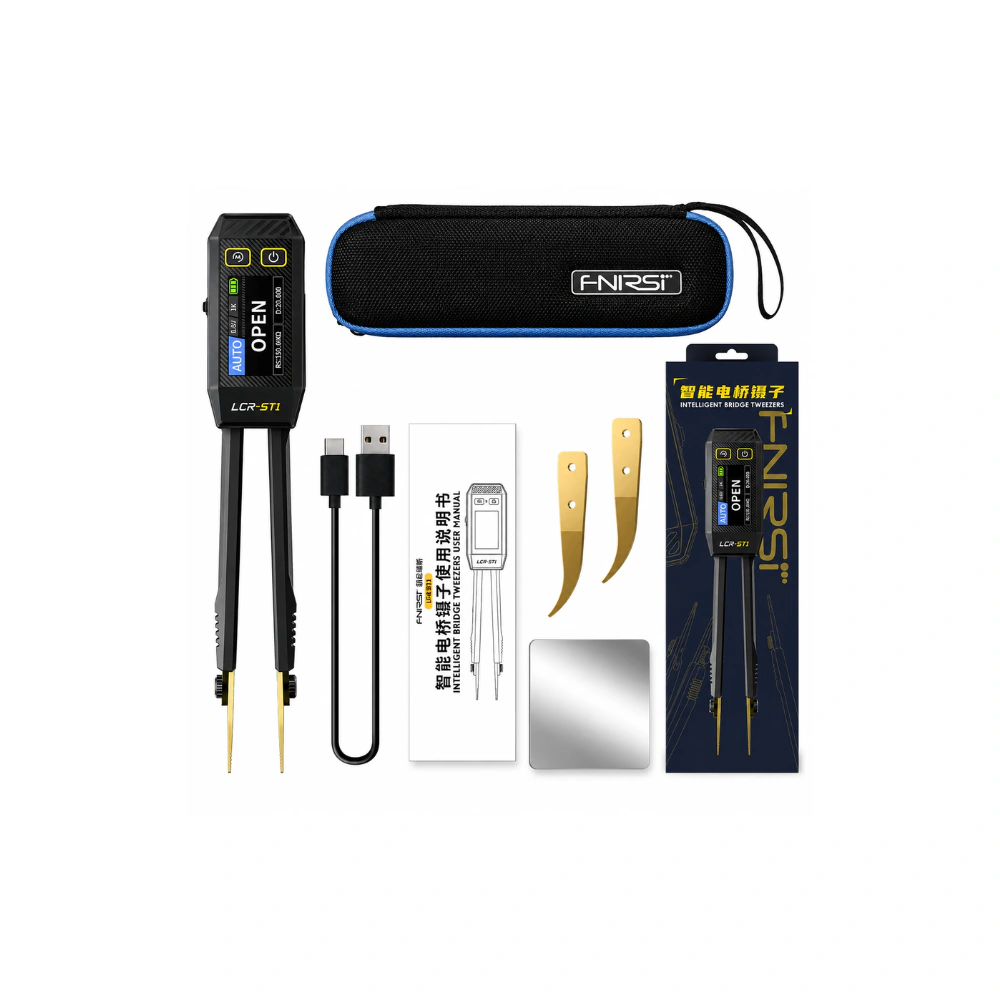

Contenido de la caja

• 1 × Medidor LCR FNIRSI LCR-ST1

• 1 × Par de puntas tipo gancho

• 1 × Parche magnético

• 1 × Cable USB

• 1 × Manual de usuario

• 1 × Bolsa de transporte

• 1 × Caja de presentación

Recomendaciones de uso y almacenamiento

Para obtener mediciones confiables, se recomienda utilizar el equipo en condiciones ambientales adecuadas y realizar un contacto correcto entre las puntas y el componente.

Condiciones recomendadas:

• Temperatura de funcionamiento: -5 °C a 40 °C

• Humedad relativa: inferior al 80 %

• Mantener el equipo en un lugar limpio y seco.

• Evitar golpes, caídas, presión excesiva y exposición directa al sol.

• Mantener las puntas y contactos de medición limpios.

Para componentes montados en placas, se recomienda considerar la influencia de otros componentes conectados al circuito, ya que pueden afectar el resultado de la medición.

FNIRSI LCR-ST1

Un medidor LCR compacto, versátil y portátil para analizar componentes electrónicos con mayor rapidez y precisión, especialmente indicado para trabajos de reparación, diagnóstico y mantenimiento de circuitos y componentes SMD.
