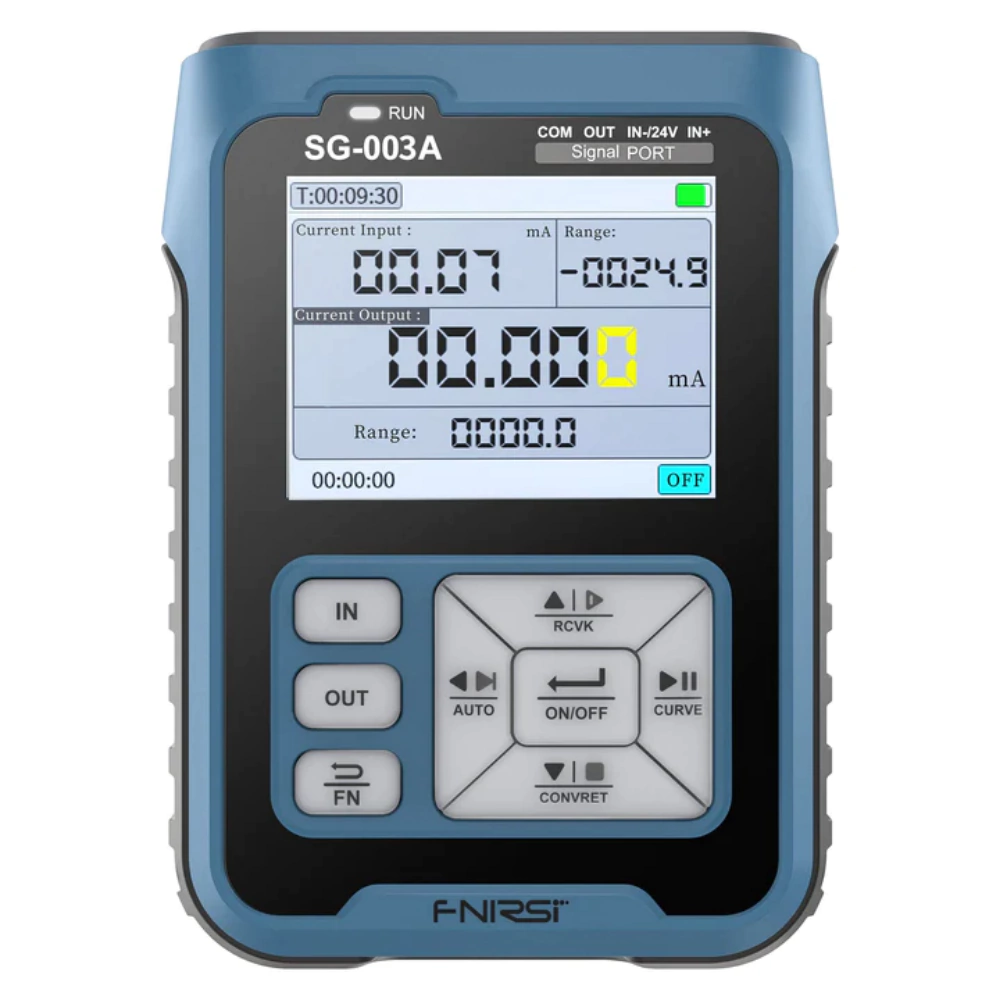

FNIRSI SG-003A GENERADOR MEDIDOR DE SEÑALES

Generador de Señales FNIRSI SG-003A – Corriente, Voltaje y PWM

El FNIRSI SG-003A es un generador y simulador de señales de alta precisión, diseñado para depuración de PLC, instrumentación industrial, válvulas eléctricas, control de procesos y mantenimiento en campo. Combina entrada, salida y conversión de señales, visualización gráfica en tiempo real y comunicación industrial RS485 / Modbus, todo en un equipo compacto y portátil.

Aspectos destacados

• Valores físicos e ingeniería
  Las señales se muestran como valores físicos o de ingeniería con correspondencia lineal.
  Ejemplo: señal de corriente 4–20 mA = 0–100

  • 4 mA → 0

  • 12 mA → 50

  • 20 mA → 100

• Curva en tiempo real
  Visualización gráfica de las tendencias de señales de entrada y salida.
  El tiempo de muestreo es configurable y la curva se ajusta automáticamente dentro de los valores máximos y mínimos establecidos.

• Conversión de señal
  Convierte señales de entrada en señales de salida y permite transformar cantidades físicas.
  Ejemplo: conversión de frecuencia de 0–1000 Hz a señal de corriente 4–20 mA.

• Generador de señales multipuerto

  • Azul (IN-): puerto alternativo o fuente de alimentación de prueba de 24V

  • Rojo (OUT) + Negro (COM): salida

  • Amarillo (IN+) + Azul (IN-): entrada

• Valores preestablecidos y salida automática
  Permite guardar 4 grupos de valores y generar salidas automáticas en tres modos:

  • Aumento monótono

  • Disminución

  • Ciclo continuo

Funciones principales

• Entrada y salida de señales convencionales

• Conversión lineal entre valores físicos

• Salida automática de voltaje y corriente

• Conversión de:

  • Voltaje a corriente (modo activo y pasivo)

  • Corriente a voltaje

• Límites de salida configurables (mínimo y máximo)

• Visualización de curvas de entrada y salida en tiempo real

• Diagramas de voltaje y corriente con 10 fps

• Salida PWM con ajuste independiente de frecuencia y ciclo de trabajo

• Programación de tiempo de salida automática

Pantalla y diseño

• Pantalla LCD TFT color de 2,4”

• Resolución 240 × 320

• Retroiluminación ajustable de botones y pantalla

• Bajo consumo energético (máx. 0,32 W)

• Diseño compacto, liviano y portátil

Alimentación

• Batería de litio 3,7V – 3000 mAh

• Carga mediante USB Tipo C (5V)

• Tiempo de carga: 4 a 6 horas

• Autonomía:

  • Hasta 26 horas en espera

  • Aproximadamente 8 a 10 horas con salida continua de 20 mA

Comunicación y actualización

• Comunicación RS485 (Modbus esclavo) con PLC o software de configuración

• Actualización de firmware mediante USB (disco U emulado)

Especificaciones técnicas

Marca: FNIRSI
Modelo: SG-003A

Salida de corriente activa

• Rango: 0 ~ 24 mA

• Resolución: 0,01 mA

• Precisión: ±(0,1% + 0,005)

• Carga máxima: 750 Ω

Salida de corriente pasiva

• Rango: 0 ~ 24 mA

• Resolución: 0,01 mA

• Precisión: ±(0,1% + 0,005)

• Fuente externa: 0 ~ 30 V

Salida de voltaje

• Rango: 0 ~ 24 V

• Resolución: 0,01 V

• Precisión: ±(0,1% + 0,005)

Bucle 24 V

• Rango: 0 ~ 24 mA

• Resolución: 0,01 mA

• Precisión: ±(0,1% + 0,005)

Salida frecuencia / PWM

• Rango: 0 ~ 9999 Hz

• Resolución: 5 dígitos

• Precisión: ±2%

Entrada de corriente

• Rango: 0 ~ 24 mA

• Resolución: 0,01 mA

• Precisión: ±(0,1% + 0,005)

Entrada de voltaje

• Rango: 0 ~ 30 V

• Resolución: 0,01 V

• Precisión: ±(0,1% + 0,005)

Datos generales

• Tamaño: 82 × 27 × 112 mm

• Peso: 165 g
