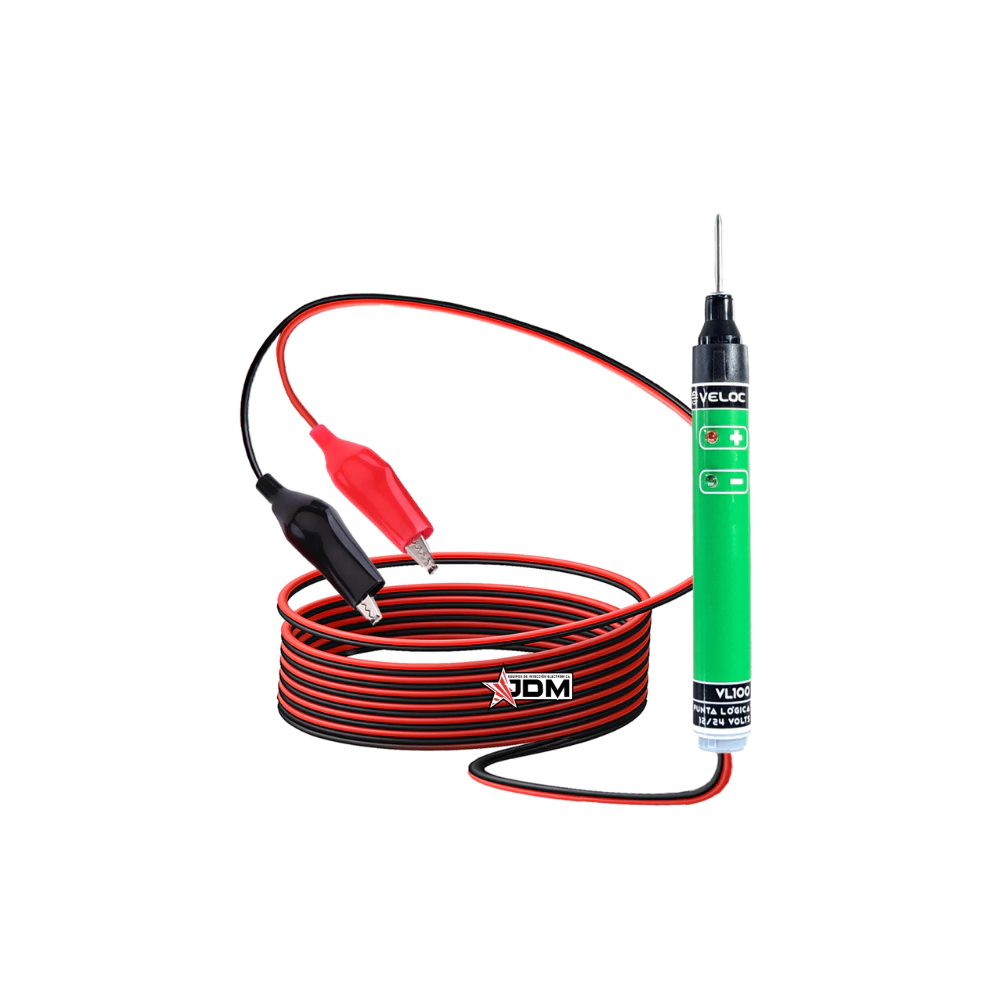

PUNTA LÓGICA 12 V / 24 V – VELOC VL100 1.5 MT
Marca: Veloc
Industria: Argentina
DESCRIPCIÓN
Equipo simple, preciso y confiable para la detección de niveles de tensión, pulsos de comando de inyectores, relés, bobinas y otros componentes eléctricos.
Gracias a su alta impedancia de entrada, no altera los circuitos analizados, permitiendo realizar diagnósticos seguros y precisos.
Mediante dos indicadores luminosos, el usuario puede verificar rápidamente la presencia de masa o positivo.
Diseñado para operar en sistemas eléctricos de 12 o 24 voltios.
ESPECIFICACIONES TÉCNICAS
-
Tensión de alimentación: 9 Vcc a 32 Vcc
-
Tensión de entrada: 0 Vcc a 32 Vcc
-
Impedancia de entrada: > 220 kΩ
-
Corriente de consumo: < 25 mA
-
Nivel de pulso lógico positivo: > 3,2 V
-
Nivel de pulso lógico negativo: < 1,6 V
-
Frecuencia máxima detectable: 30 kHz
-
Protección contra polaridad inversa
-
Dimensiones: 160 × 17 mm
-
Largo del cable de alimentación: 1,5 m
CARACTERÍSTICAS
Indicador de pulso lógico positivo
Se enciende cuando la tensión del punto de medición supera los 3,2 Vcc.
Indicador de pulso lógico negativo
Se enciende cuando la tensión del punto de medición es inferior a 1,6 Vcc.
Punta de medición
Construida en latón para garantizar una conexión eléctrica firme y precisa con el punto a testear.
Rango de tensión soportado
Apta para sistemas eléctricos de 12 y 24 voltios. Soporta tensiones de alimentación entre 9 Vcc y 32 Vcc.
Permite trabajar con baterías descargadas o sistemas de carga defectuosos sin afectar la precisión de medición.
El rango de medición es de 0 a 32 Vcc.
PROTECCIONES
Protección contra polaridad inversa
Evita daños en caso de conectar el equipo de forma incorrecta a la fuente de alimentación.
MODO DE USO
-
Conexión:
Conecte el equipo a la fuente de alimentación. Asegúrese de que la punta lógica y el circuito bajo prueba compartan el mismo negativo.
-
Medición:
Con la punta de prueba, haga contacto con el punto que desea testear.
Los indicadores luminosos mostrarán el estado lógico correspondiente.
-
Precaución:
El nivel máximo de medición tolerado por el equipo es de 32 Vcc.
Evite conectar a secundarios de bobinas de encendido o pulsos de inyectores de alta tensión, ya que podría dañar el equipo.
